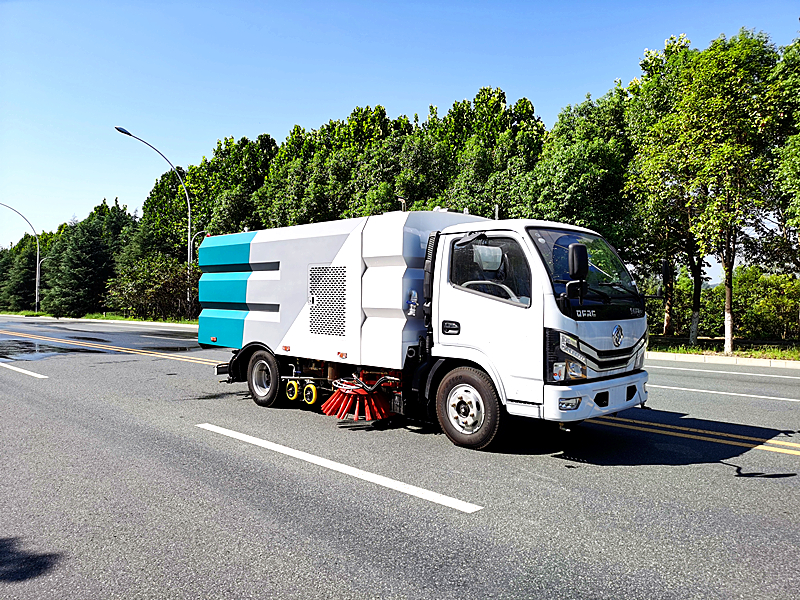

东风小多利卡3308洗扫车国六

发布日期:21-10-27

/202110/1635304624_58b024223c89f59e2c87.jpg/202110/1635304625_bc85d85f1e3fda39720d.jpg/202110/1635304626_c71d5e3a8e54d45d379e.jpg/202110/1635304626_f69dd72d71e7b65e2447.jpg

【整车技术参数】

产品**

华通牌

公告批次

333

产品名称

洗扫车

产品型号

HCQ5075TXSEQ6

总质量(Kg)

7360

罐体容积(m3)


额定载质量(Kg)

1780

外形尺寸(mm)

6200,5998×2000×2660,2600

整备质量(Kg)

5450

货厢尺寸(mm)

××

额定载客(人)


准拖挂车总质量(Kg)


驾驶室准乘人数(人)

3

鞍座**大载质量(Kg)


接近角/离去角(°)

27.7/13

前悬/后悬(mm)

1055/1837,1055/1635

轴荷(Kg)

2640/4720

**高车速(Km/h)

110

备注

该车用于清扫、清洗路面垃圾,主要装置为箱体及洗扫系统装置;随底盘选装前面罩,前保险杠,前组合灯具,前雾灯,排半驾驶室。侧面防护装置由专用装置替代,后防护装置材料材质:Q235,连接方式:螺栓连接,后部防护装置截面尺寸(宽×高)50×120(mm),后部防护离地高度:350mm。ABS型号/厂家:ABS/ASR-12V-4S/4M/襄阳东风隆诚机械有限责任公司。

【底盘技术参数】

底盘型号

EQ1075SJ3CDF

底盘名称

载货汽车底盘

**名称

东风牌

生产企业

东风汽车股份有限公司

轴数

2

轮胎数

6

轴距(mm)

2700,2950,3308

轮胎规格

7.00R16

钢板弹簧片数

6/6+5,3/3+3

前轮距(mm)

1525,1519

燃料种类

柴油

后轮距(mm)

1498,1516,1586,1670

排放依据标准

GB3847-2005,GB17691-2018国Ⅵ

【发动机参数】

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

D20TCIF1

YCY24140-60

CY4BK461

Q23-115E60

昆明云内动力股份有限公司

广西玉柴机器股份有限公司

东风朝阳朝柴动力有限公司

安徽全柴动力股份有限公司

1999

2360

3707

2300

93

103

95

85





/202110/1635304623_899f22c36aaaa257da9e.jpg洗扫车是集扫路车、洒水车和高压清洗车 功能于一体的新型路面清洗设备,特别适用于 清洁城市道路路面、路缘、路缘石。对路面的 粉尘有着传统扫路车、洒水车、高压清洗车无 法做到的清洁功能,能在一次作业中完成清 扫、高压清洗和垃圾、污水收集,而且具有高 压喷雾降尘功能。洗扫车采用“中置两立扫+ 中置宽幅吸嘴+内置高压水喷杆+左、右高压侧 喷杆”装置结构。

水箱容积3立方,垃圾箱容积2.5立方。

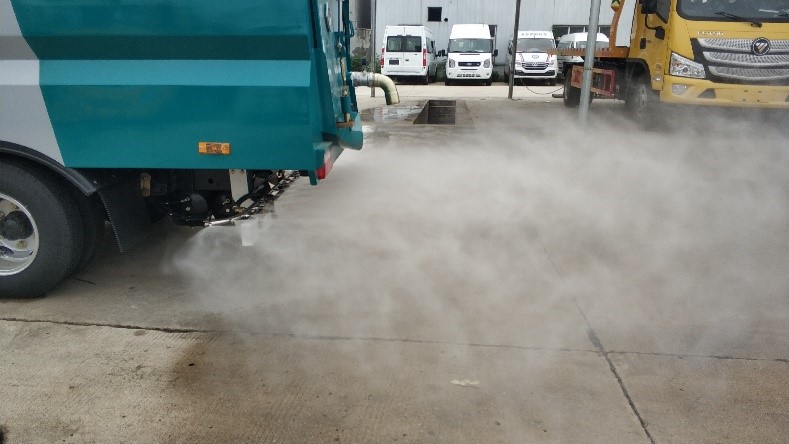

/202110/1635304624_62019598ebe9e4ddf326.jpg由GTM高压水泵产生的后喷雾,可以在洗扫过程中对路面进行喷洒保湿,起到美化路面的作用。
/202110/1635304624_1cbbf85ac0d936738d54.jpg

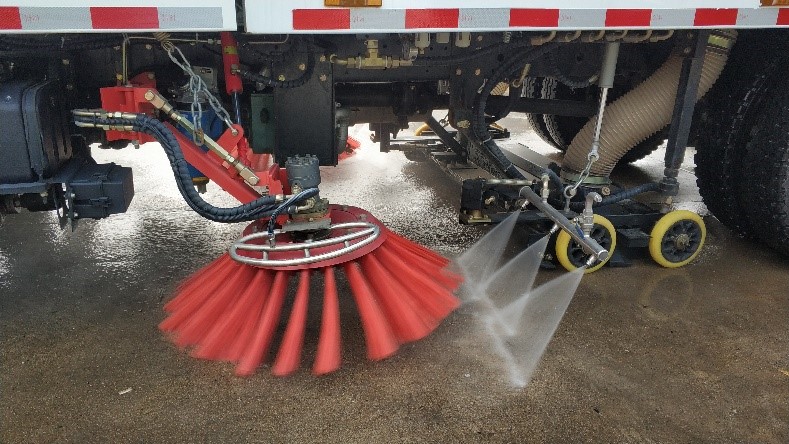

左右喷杆安装在吸盘上,随吸盘升降,结 构简单紧凑,保证喷水杆的离地高度固定不变,达到**佳清洗效果,可方便清洗路缘和石立面。
/202110/1635304624_e1541306f81dad81d19a.jpg

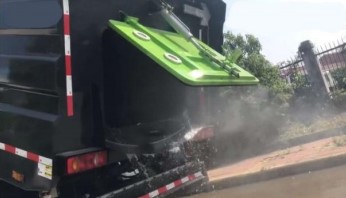

厢体采用倾翻卸料,带高压冲洗自洁装置。垃圾箱自洁装置可在垃圾箱卸料时帮助卸料,冲洗附着在箱体内壁上的残留垃圾。

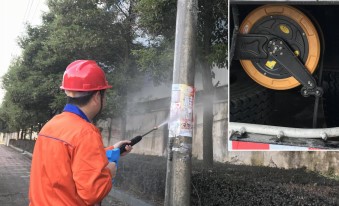

/202110/1635304624_eaf904be4cc3a5b21a76.jpg洗扫车右后侧装有机械式自动卷绕冲洗卷盘,配 17m 高压软管,可用于清行车身和其 他需要清洗的地方。手持不锈钢喷**配快速接 头,能方便地与冲洗卷盘连接或脱开,产生的 高压水流可轻松冲去路边小广告。

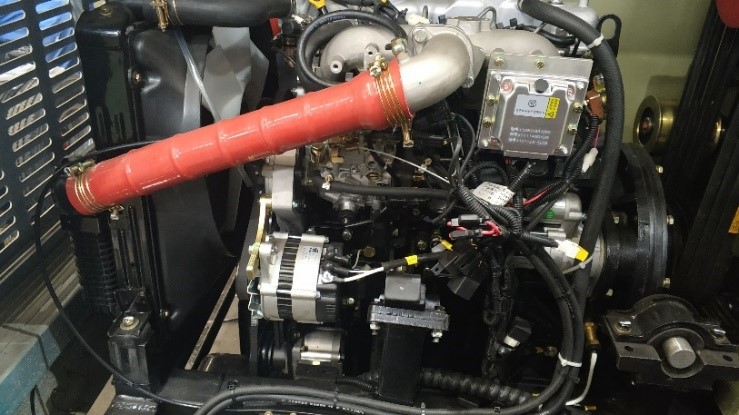

/202110/1635304624_faf2631edd4c095477fb.jpg副发动机:康明斯140副发动机和风机是清扫车的两大核心部件、副发动机为风机运转提供动力、使得路面 垃圾被吸入箱体内部存放,从而实现路面清洁作用。

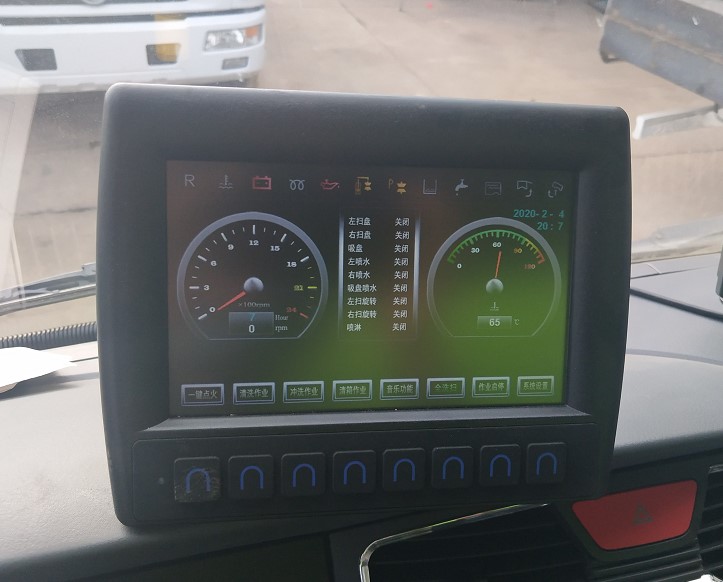

/202110/1635304624_e77adf9b5ff432d43c10.jpg驾驶室**开关:集成叠加设计,PLC驾驶室电液集中**,方便操作。

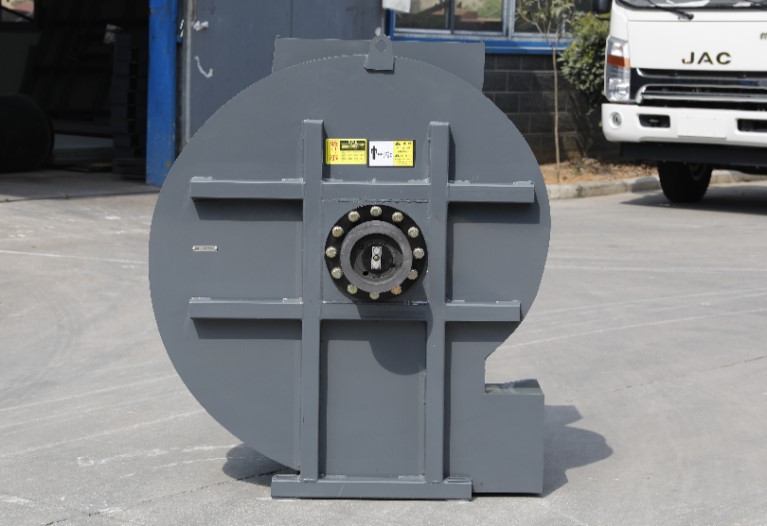

/202110/1635304624_f81005ef9aeec8b0e92c.jpg风机:副发动机和风机是清扫车的两大核心部 件、副发动机为风机运转提供动力、使得路面 垃圾被吸入箱体内部存放,从而实现路面清洁 作业。风机采用大功率耐磨离心式免维护风机,无噪音,效率高风量大,使用寿命长。
/202110/1635304624_5ddf0f1ab875438403f5.jpg

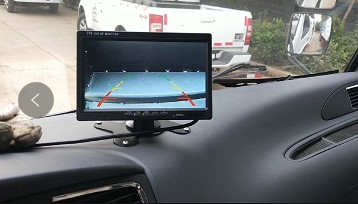

监控屏:洗扫车车体右方和后方装有监视探头,实时监控作业情况并显示在驾驶室内显示屏上,**大限度的保证清吸效果。

/202110/1635304624_942283a5d9db50947d67.jpg

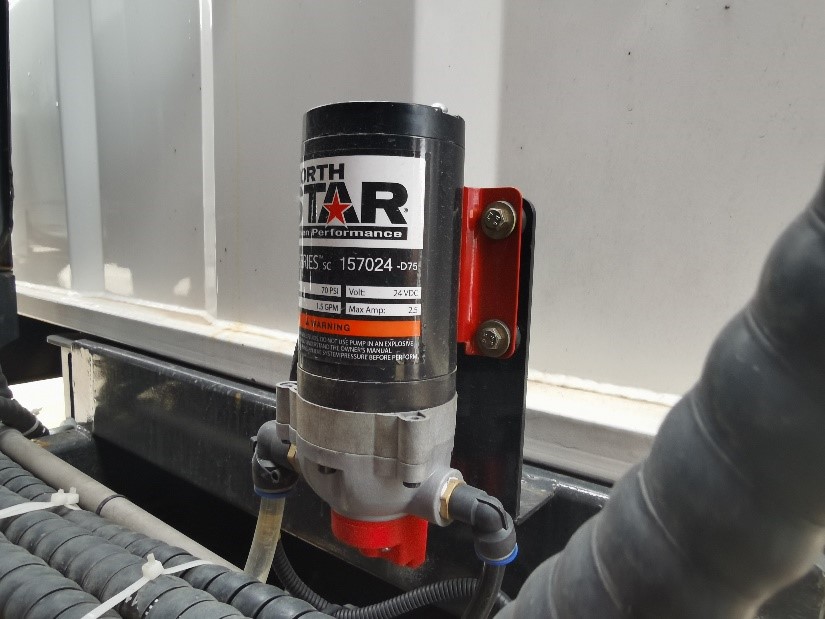

电磁隔膜泵:北极星电子隔膜泵(一个),**扫刷上方 的喷水支架,有效对扫盘扫刷产生的二次扬尘进行抑尘。

/202110/1635304624_5954f60e410606e99704.jpg

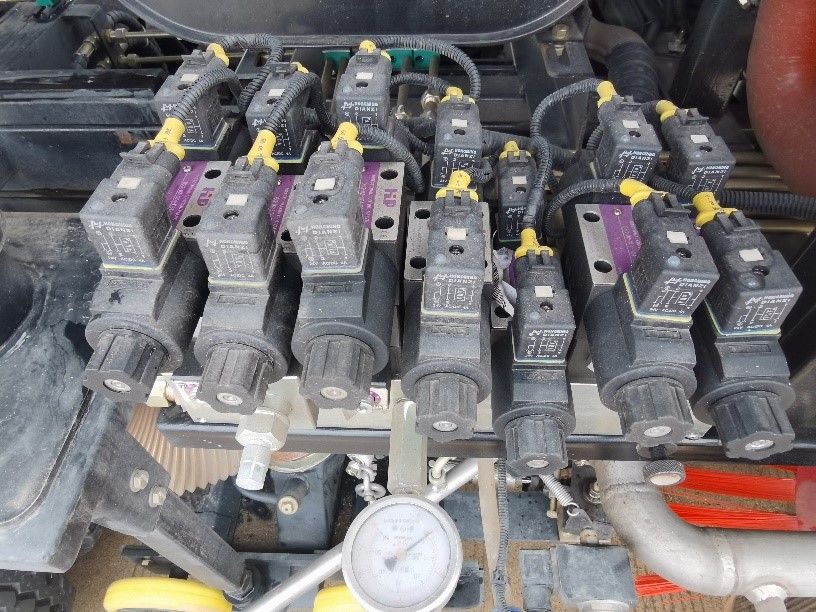

电磁阀组:海普瑞斯电磁阀组是车辆液压系统的核心部件,**整车液压驱动,双向操作按钮,包括扫盘升降、吸盘升降、垃圾箱举升、后门开闭等一系列机械操作,随车配备的有电磁阀**盒罩,有效避免灰尘及垃圾物进入盒内。

/202110/1635304624_3605282fd33f82b96d9f.jpg

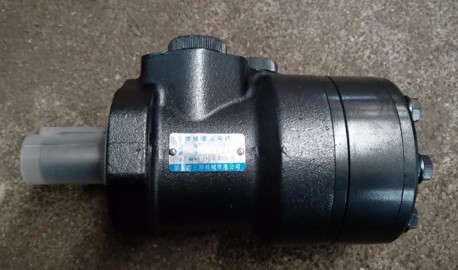

马达:摆线马达采用三洋,能带动扫刷高速旋转,使用寿命长,稳定可靠,故障率低。

/202110/1635304624_b9185f18e11999d3f103.jpg

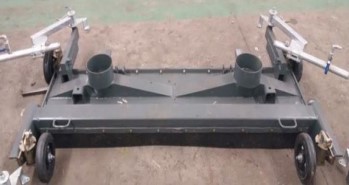

吸盘、吸嘴:吸嘴内设有喷水杆,高压洗涤喷嘴布置在吸嘴内部,不但清洗效果好,还能**大限度减少高压水气流冲起污物产生的二次污染。

/202110/1635304625_b4bba8a9dd831d179d75.jpg

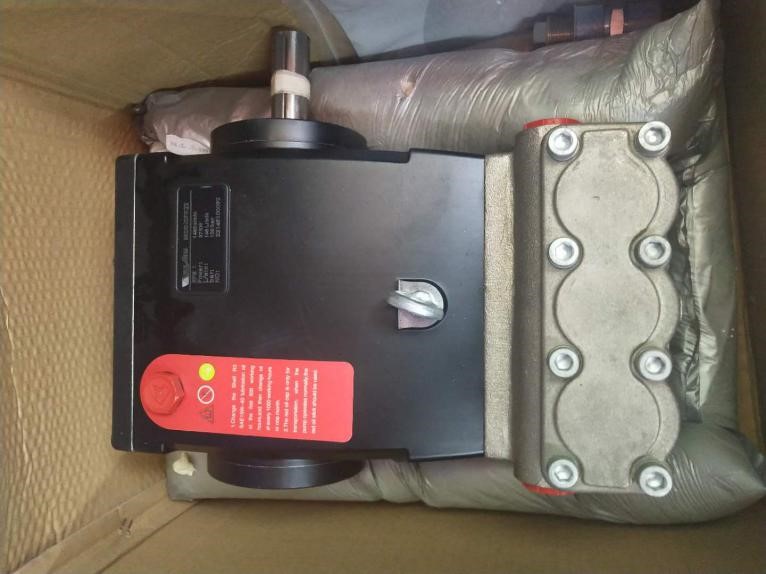

高压水泵:采用GTM柱塞式高压水泵,流量合适,压力高,允许**大压力达到 12Mpa,耐腐蚀,不阻塞。

/202110/1635304625_a56621d4659f995b01cb.jpg

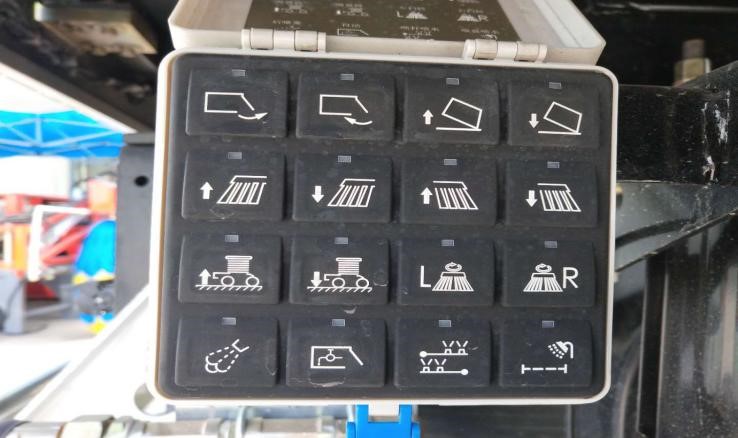

尾部操作盒:装在车辆尾部,方便维修操作和排除故障。

/202110/1635304625_52ee053d81f300a94aa1.jpg

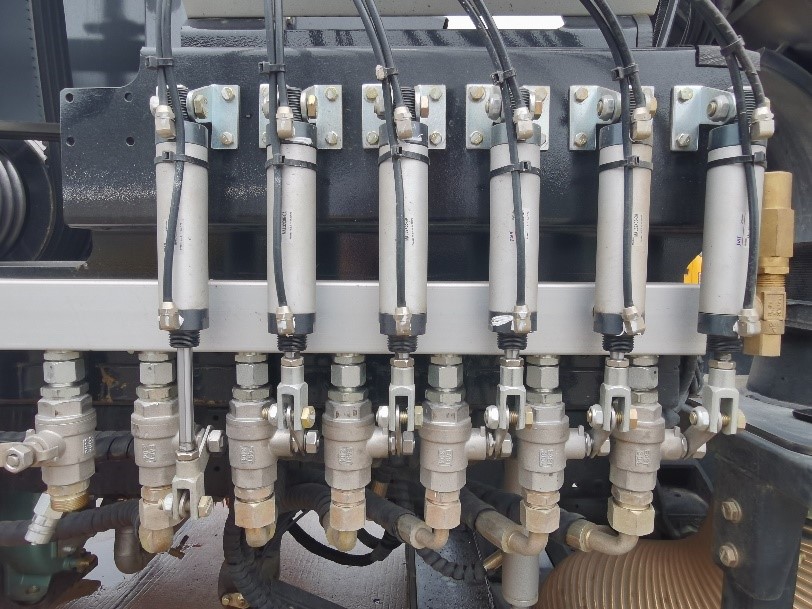

高压分水阀:高压分水阀是由高压卸荷阀和高压调压阀组成,卸荷阀的主要功能是自动**泵的卸荷或加载,能更好的保护高压水泵等关键零部件,为高压水路系统正常作业提供保障。

/202110/1635304625_a9af2bbc6423553849ed.jpg

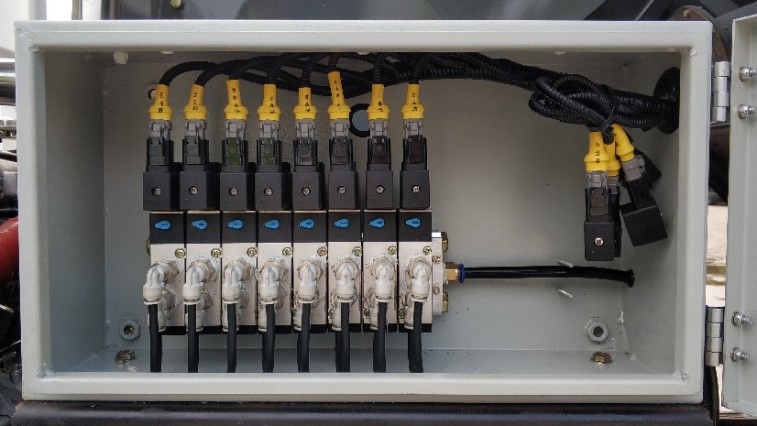

气动**箱:实时查看气动**阀机械作业情况,也能**时间排查问题所在,降低气动阀故障率,延长车辆作业时长。


整车

车型

洗扫车

整车型号

HCQ5075TXSEQ6

外形尺寸

6200,5998×2000×2660,2600

前悬/后悬(mm)

1055/1837,1055/1635

接近角/离去角(°)

27.7/13

总质量

7260

整备质量

5450

轴荷(前轴/中后轴)(kg)

2640/4720

底盘

品牌

东风

型号


EQ1075SJ3CDF

驾驶室

多利卡

轴距

3308

轮胎

175R14LT 8PR

上装

副发动机

江铃64kw

水箱/垃圾箱容积(m³)

3/2.5

清扫宽度

2.8

清扫效率

≥98%

作业速度(km/h)

5-20

作业能力(㎡/h)

56000

垃圾箱**大举升角度/时间(°/s)

40/30



洗扫车性能特点


1、高压水泵****,可随时进行扫路作业或清洗作业功能的切换,集扫路车和清洗车于一体,一车多用,四季可用。

2、整车采用“中置二盘扫+中置V型喷水架+吸嘴结构”配置。

3、采用小流量高压水泵,清洗能力强;采用高压离心风机,抽吸能力强。

4、高压清洗系统采用"V型喷管和吸嘴无间隙高压喷嘴装置”布置形式。

5、采用污水排放装置,对污水、淤泥进行有效分离。可随时根据垃圾箱内污水情况将污水单独排放,有效延长洗扫车连续作业时间,提高作业效率。

6、垃圾箱具有自动倾翻卸料功能,内设高压清洗装置,可快速冲洗垃圾箱。

7、配备高压清洗**,能对全车进行自清洁。

8、扫盘、左右喷管伸缩臂具有避障保护装置。

9、采用CAN智能化总线**系统,驾驶室内即可实现操作所有动作的执行。
